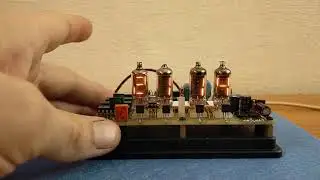

часы на нумитронах ИВ-16 CCCР с термометром на 572ПВ6 , clock on numitrons iv-16 USSR

Опубликовано: 22 Январь 2025
на канале: Кот Феич

903

Часы,будильник,термометр. Автоматическая регулировка яркости. Резервное питание от литиевого аккумулятора. Работают от источника 5В. Часы собраны по мотивам этой схемы https://deviceschematic.com/bytovaya-...
Что было изменено и добавлено:
1. Вместо светодиодных индикаторов установил накальные ИВ-16
2. Схема питания собрана на преобразователях МТ3608
3. Добавлена схема ШИМ регулировки яркости на микросхеме КР1441ВИ1
4. -5 В для питания АЦП К572ПВ6 (М174-7) получаем с микросхемы КР1168ЕП1
5. Схема зарядки литиевого АКБ стандартная.
6. Погасил 4-й разряд в режиме показаний температуры.
7. Добавил кнопку принудительного показания температуры, если схема работает только в режиме часов.
8. Термодатчик выносной на КТ342В в диодном включении.
размеры платы 110*55
Ссылки на фото собранных часов
1. фронт https://img.radiokot.ru/files/109336/...
2. сверху https://img.radiokot.ru/files/109336/...
3. низ https://img.radiokot.ru/files/109336/...
4. под колпаком https://img.radiokot.ru/files/109336/...

Изделие собрано на 90% из отечественных деталей, из импортных только СМД диоды, резисторы, конденсаторы, преобразователи 3608 и электролиты.
